HT MC11 P15 - Mikroprozessor-Temperaturregler für das Drehstromnetz

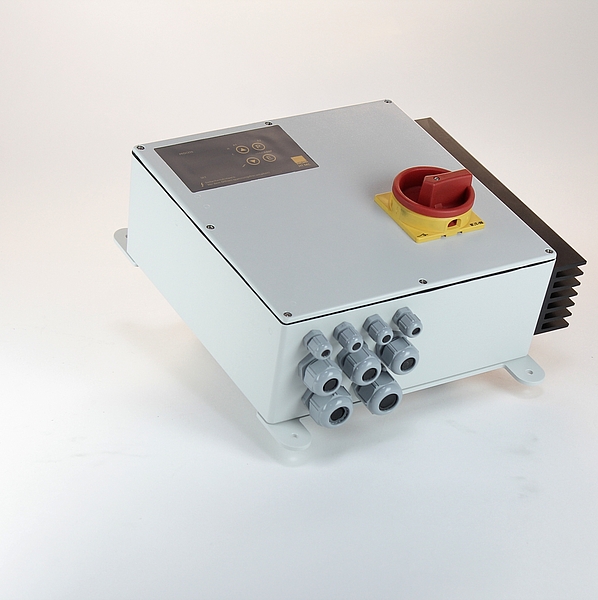

HT MC11 P15 ist ein betriebsbereites Temperaturregelgerät mit einer von der Regelung unabhängigen Temperaturüberwachung und eigenem Temperaturfühlereingang.
Es entspricht in seinen regeltechnischen Eigenschaften dem HT MC11 und ist ausgelegt für den Betrieb von elektrischen Heizungen im Drehstromnetz.

Die Regelelektronik wird durch ein robustes pulverbeschichtetes Aluminumgehäuse vor mechanischen Beschädigungen geschützt. Der elektrische Anschluss erfolgt über Kabelverschraubungen.

Funktionen und Ausstattung

Nennspannung: 230/400 V 3/N 50 Hz
Schaltleistung: 10,3 kW bei AC 1 (3x 15 A)
Gehäuse: pulverbeschichtetes Aluminium, Schutzart IP 65
Hauptschalter: dreipolig, abschließbar
Regelelektronik: Zweipunktregler, PID Regelverhalten
Selbstoptimierung: Regelparameter werden selbstständig ermittelt
Bedienung: über Folientastatur
Temperaturüberwachung: Temperaturüberwachung mit 2. Fühlereingang; Grenzwert einstellbar; zweipolige Trennung der Heizspannung

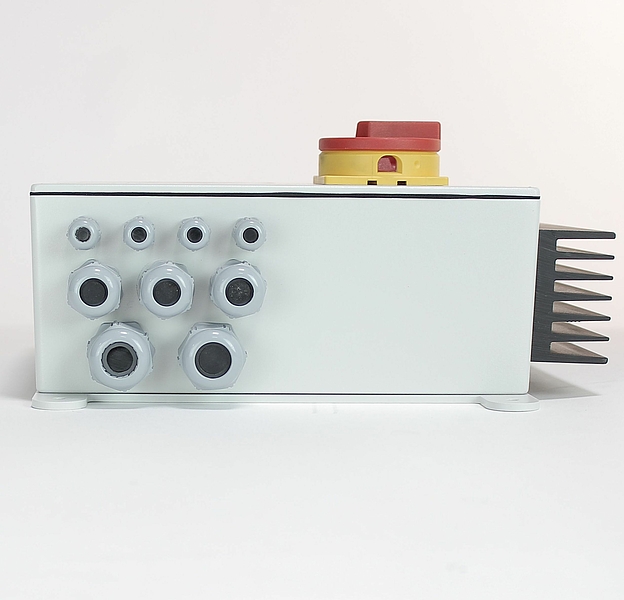

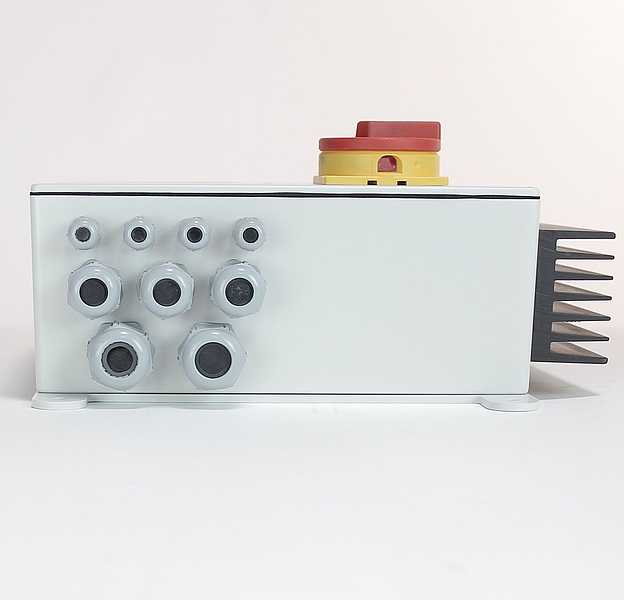

Anschlüsse: für Heizung und Temperaturfühler über Kabelverschraubungen; Klemmenboard mit Federklemmen im Gehäuseinneren
Temperaturfühler: für Regelung und Überwachung unabhängig wählbar, Widerstandsfühler Pt100, NI120, Pt1000, Thermoelement Fe-CuNi (L), Fe-CuNi (J), NiCr-Ni (K), PtRh-Pt (S), NiCr-NiSi (N)
potentialfreies Schalten: Heizspannungen von 24-250 VAC (15 A) können unabhängig von der Hilfsspannung der Regelelektronik geschaltet werden
Programmfunktion: 6 * Rampenzeit + Haltezeit
Anfahrschaltung: zum schonenden Anheizen
Alarmrelais: als potentialfreier Schließer, 250 V, max. 2 A
Stellgradanzeige: zeigt aktuell errechneten Stellgrad in 0...100 % an
Stellgradbegrenzung: reduziert die angeschlossene Heizleistung
Handstellgradbetrieb: arbeitet bei einem Fühlerbruch mit dem zuletzt errechneten Stellgrad weiter
Stellerbetrieb: das Gerät arbeitet als Leistungssteller
Bediensperre: verfügbar auf drei Ebenen
Sollwerte: Sollwert 1, Sollwert 2 (durch externen Kontakt aktivierbar), ext. Sollwert (Option „Analoge Ein-/Ausgänge“ notwendig)
Zweiter Parametersatz: hinterlegbar, (durch externen Kontakt aktivierbar)
CE-Kennzeichnung: EMV gemäß 2004/108/EG; EN 61326-1, Elektrische Sicherheit EN 61010-1

Varianten: Nennspannung 230 VAC, 48...62 Hz (optional sind andere Spannungen möglich)

Bestelldaten

Bestell-Nr. Laststrom max. Anschluss Heizung Abmessungen HxBxT in mm
062067 3× 15 A Kabelverschraubung 250x250x100

Optionen

Bestell-Nr.   geeignet für
062150 Schnittstelle seriell RS485, Modbus-RTU alle Ausführungen
062152 Analoge Ein und Ausgänge. Sollwertvorgabe mit 0...10 VDC, Analogausgang des Istwertes 0...10 VDC, oder als Analogausgang des Stellgrades 0... 10 VDC (Stetigregler) alle Ausführungen
