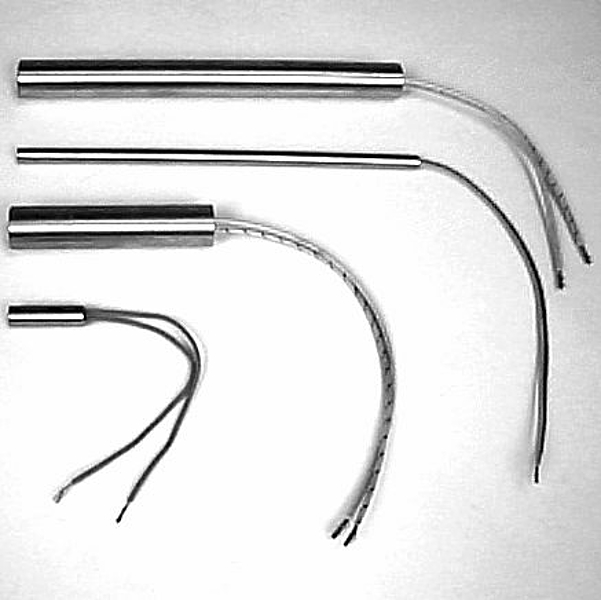

HLP - Hochleistungs-Heizpatronen

Diese Heizpatronen geben elektrische Wärme sehr schnell an Medien (feste Körper, Flüssigkeiten oder Gase) ab. Im Gegensatz zu herkömmlichen Normalpatronen haben sie einen Patronenmantel aus hitzebeständigem Chrom-Nickel-Stahl. Der Patronenboden ist gasdicht und korrosionsbeständig, die Oberfläche ist geschliffen und metallisch rein. Die Anschlussseite besitzt einen Keramikabschluss.

Da die Anschlussleitungen direkt aus der Heizpatrone mit entsprechender Zugfestigkeit herausgeführt werden, liegen keine blanken, stromführenden Teile außerhalb der Patrone. Diese Anordnung der Anschlüsse bedingt eine unbeheizte Zone der Patrone.

Die beschriebenen Heizpatronen sind mit zusätzlichen Optionen lieferbar. Bitte fragen Sie nach der entsprechenden Zusatzausstattung für die von Ihnen gewünschte Heizpatrone.

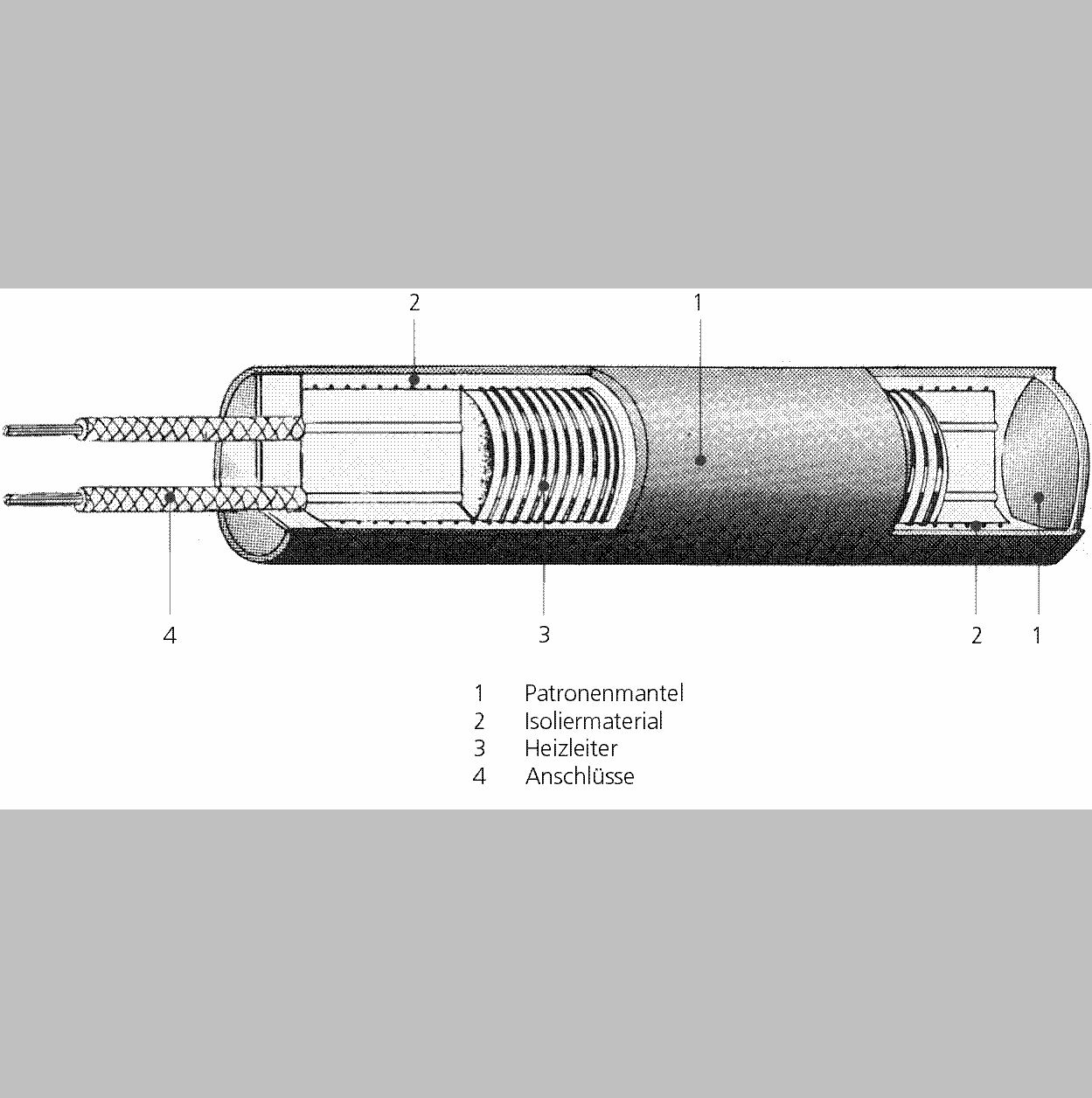

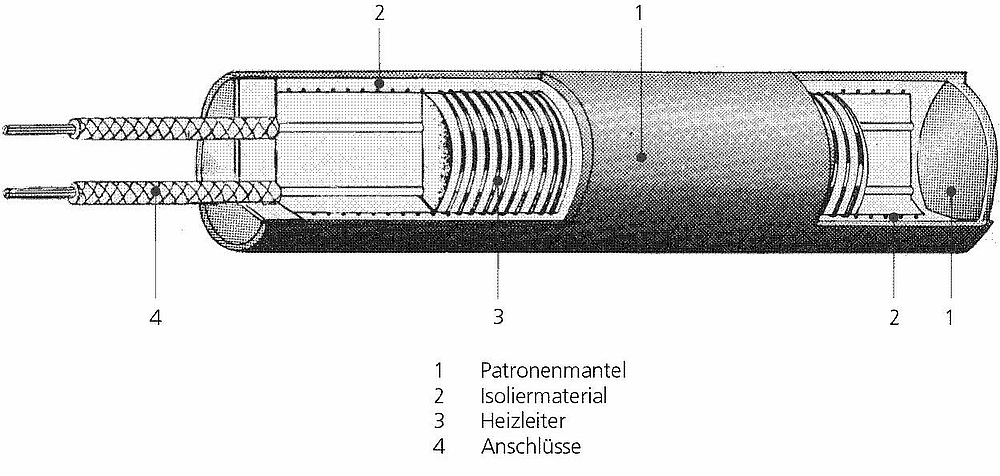

Technische Daten

max. Oberflächenbelastung 50 W/cm²
Nenntemperatur max. 750 °C
Patronenmantel Chrom-Nickel-Stahl
Isoliermaterial hochverdichtetes, reines Magnesiumoxyd
Heizleiter Nickel-Chrom-Legierung NiCr 8020
Anschlüsse silikonimprägnierte Glasseidennickellitze

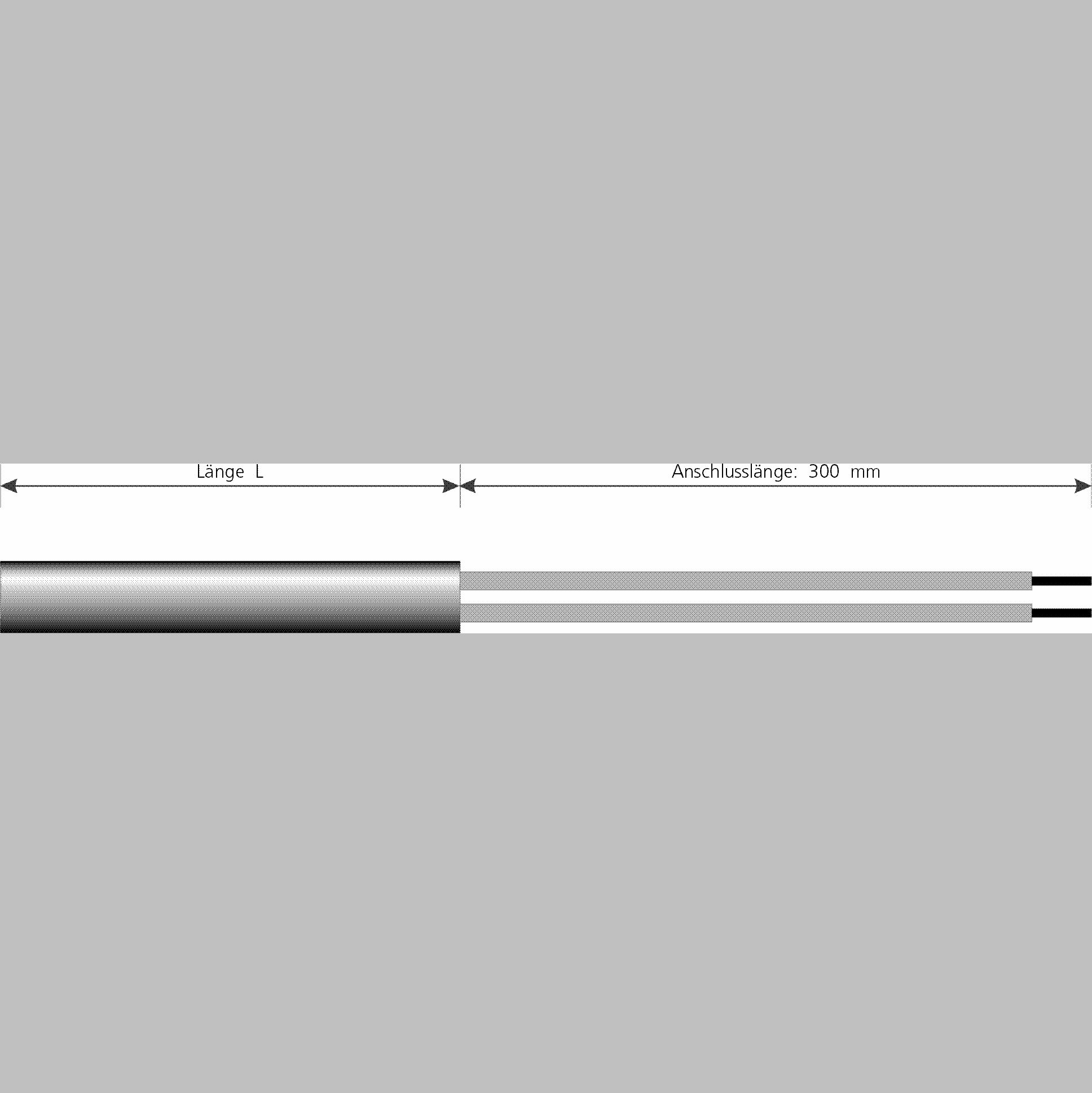

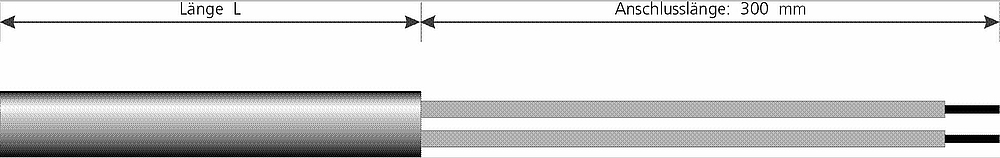

Anschlusslänge standardmäßig 300 mm, auf Wunsch auch länger
Prüfungen nach VDE 0700 Teil 1 / EN 60335 Teil 1
lieferbares Zubehör Anschlussleitungen verschiedener Ausführung, rechtwinklige Anschlüsse, Einschraubnippel, Flansche, Schutzschläuche, Leitungen, Kabel

Ø 6,5 mm - ab Lager verfügbare Längen mit Leistungen bei 230 V

(Durchmessertoleranz -0,01 bis -0,03 mm)
Länge L [W] [W] [W] [W] [W] [W] [W] [W]
40 100 125 160 175 200
50 100 125 160 200 250
60 125 160 200 250 315
80 125 160 180 200 250 280 315 350
100 100 160 200 250 315 350 400
130 220 350
160 350 400

Ø 8 mm - ab Lager verfügbare Längen mit Leistungen bei 230 V

(Durchmessertoleranz -0,01 bis -0,03 mm)
Länge L [W] [W] [W] [W] [W] [W] [W] [W]
40 100 160 200 250
50 125 160 200 250 315
60 100 125 140 160 200 250 280 315
80 160 200 250 315 400 500
100 200 250 280 315 400
130 250 315 400
160 200

Ø 10 mm - ab Lager verfügbare Längen mit Leistungen bei 230 V

(Durchmessertoleranz -0,02 bis -0,04 mm)
Länge L [W] [W] [W] [W] [W] [W] [W] [W] [W]
40 100 125 200 250 315
50 100 160 200 250 315 400
60 125 160 200 250 315 400 500
80 160 200 250 315 400 500 630
100 160 200 250 315 400 500 560 630 800
130 315 400 500 630 800
160 400 630
200 400 630
250 630 800 1000

Ø 12,5 mm - ab Lager verfügbare Längen mit Leistungen bei 230 V

(Durchmessertoleranz -0,02 bis -0,04 mm)
Länge L [W] [W] [W] [W] [W] [W] [W] [W]
40 100 160 200 250 315 400
50 100 125 160 200 250 315 400 500
60 125 160 200 250 315 400 500
80 200 250 315 400 500 630 800
100 250 315 400 500 630 800 1000
130 400 500 630 800 1000 0 0 0
160 500 630 800 1000 1250 0 0 0
180 800 1000 0 0 0 0 0 0
200 630 800 0 0 0 0 0 0
250 800 900 1500 0 0 0 0 0
300 600 1500 2000 0 0 0 0 0

Zusätzliche Optionen für Heizpatronen HLP

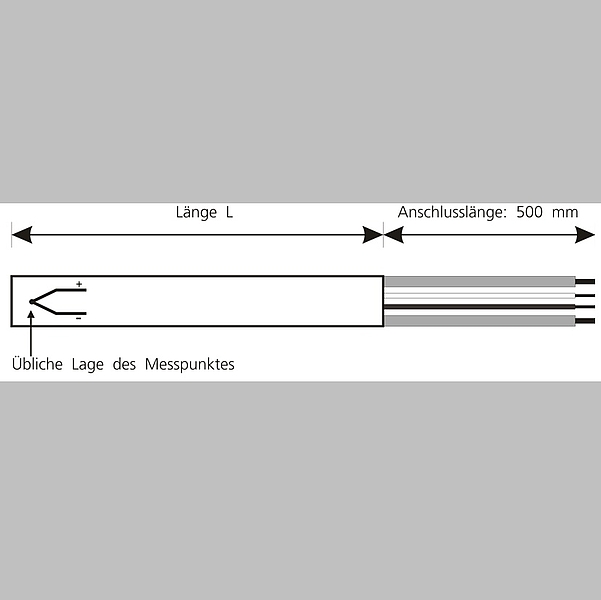

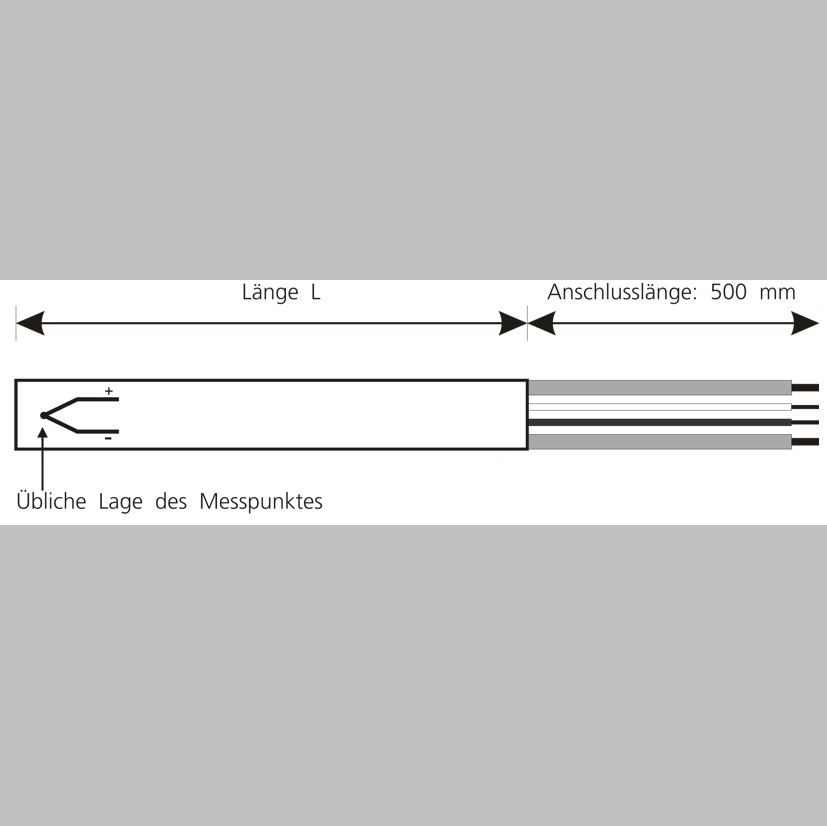

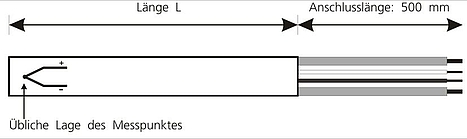

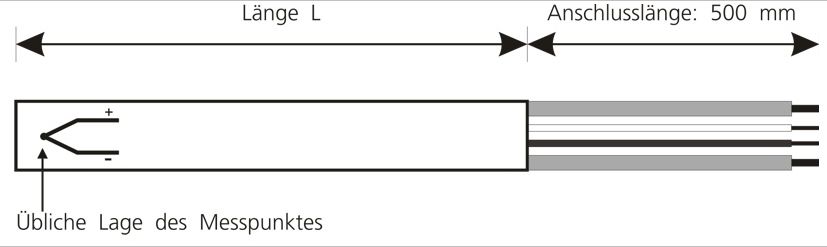

Heizpatronen mit integriertem Temperaturfühler

Es können wahlweise Thermoelemente NiCr-Ni (K), Fe-CuNi (L) oder (J) sowie Pt100 Widerstandsthermometer eingebaut werden.

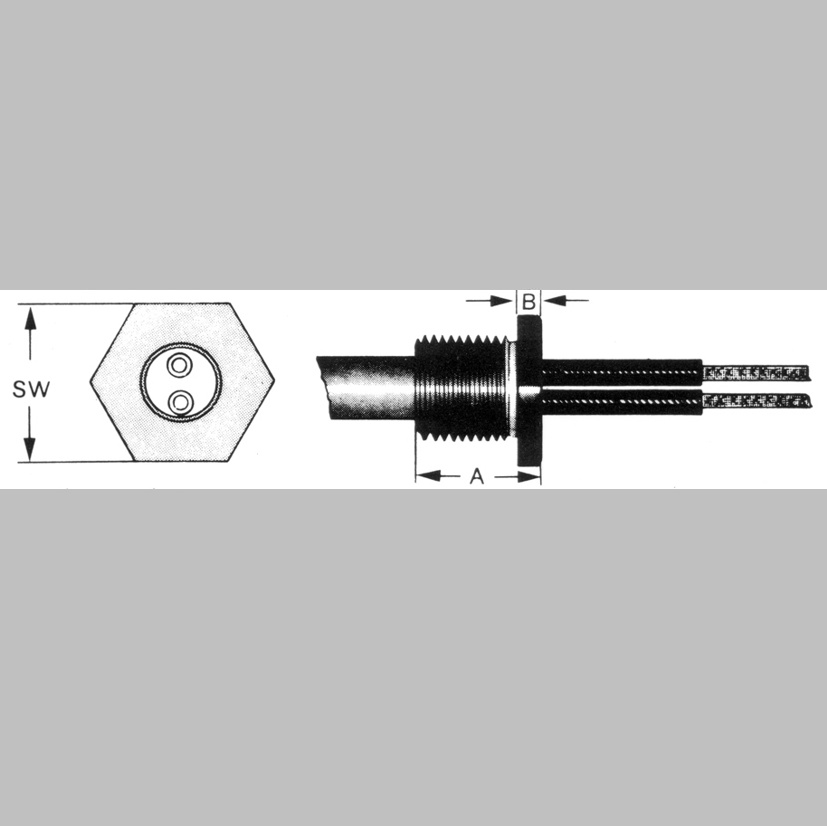

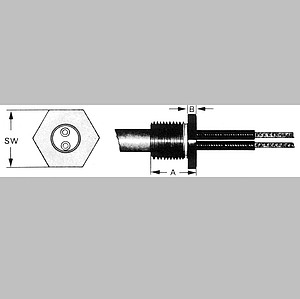

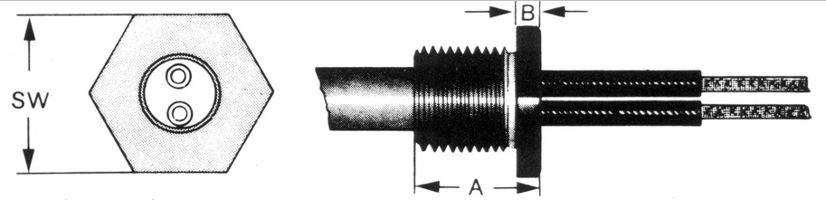

Heizpatronen mit Einschraubnippeln aus Edelstahl

mit Patrone verschweißt

Patronen Ø 6,5 mm 8 mm 10 mm 12,5 mm 16 mm 20 mm
A 10 10 12 12 2 14
B 4 4 4 4 4 4
SW 12 14 17 19 24 30
Gewinde M 10 x 1 M 12 x 1 M 14 x 1,5 M 16x 1,5 M 20 x 1,5 M 26 x 1,5

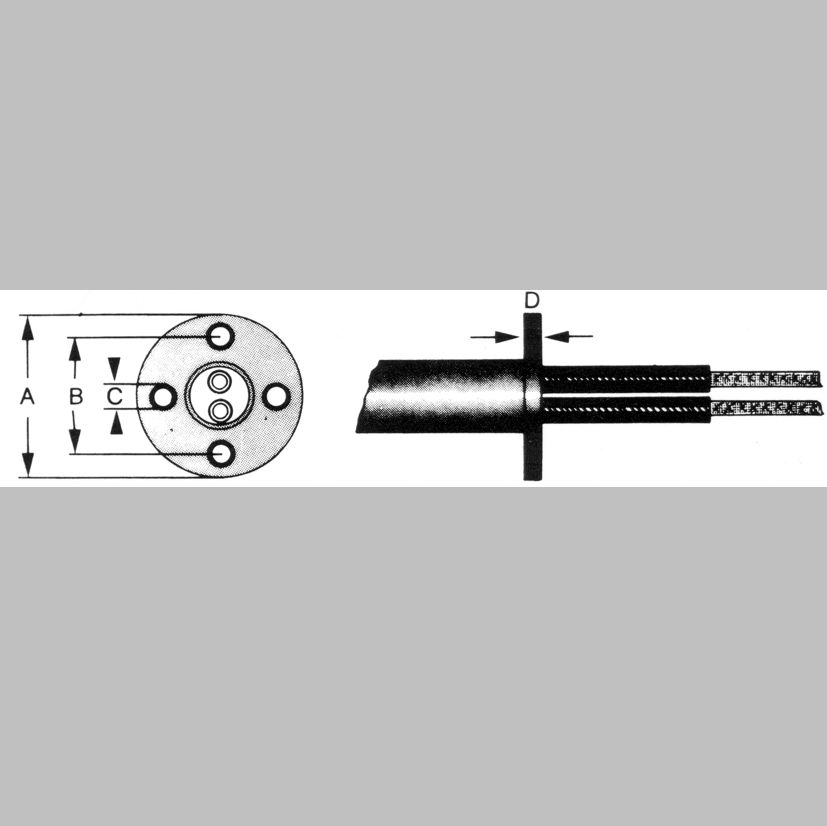

Heizpatronen mit Flanschen (rund) aus Edelstahl

mit Patrone verschweißt

Patronen Ø 6,5 mm 8 mm 10 mm 12,5 mm 16 mm 20 mm
A 18 18 27 27 43 43
B 13 13 20 20 32 32
C 2,2 2,2 3,2 3,2 5,5 5,5
D 1,0 1,0 1,5 1,5 2 2

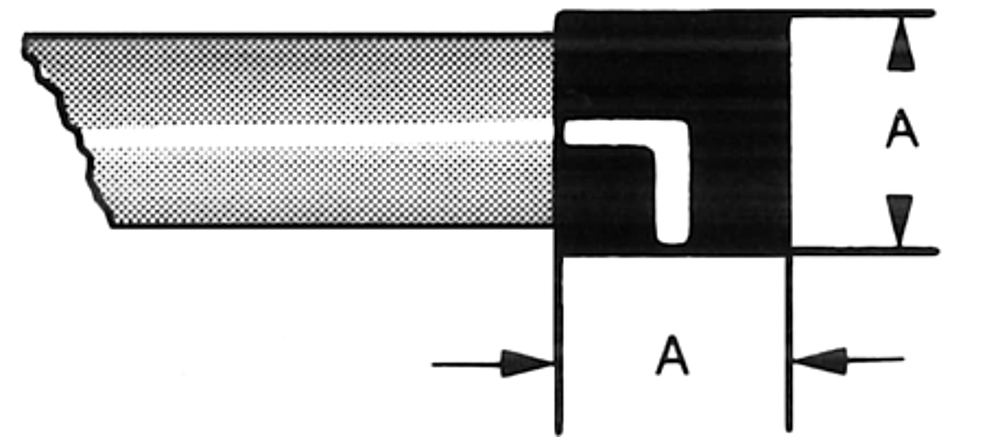

Heizpatronen mit Anschlusswürfel aus Edelstahl

mit Patrone verschweißt

Patronen Ø 6,5 mm 8 mm 10 mm 12,5 mm 16 mm 20 mm
A × A 18 18 15 15 20 25

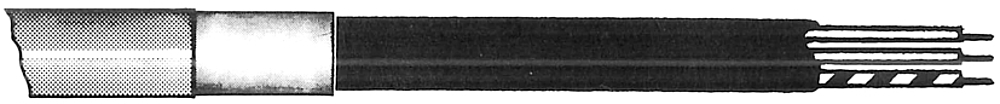

Heizpatronen mit Silikon-Netzleitung

3-adriges, silikonisoliertes Kabel, spritzwassergeschützt
