HT MC11 T15
Mikroprozessor-Temperaturregler im Tischgehäuse

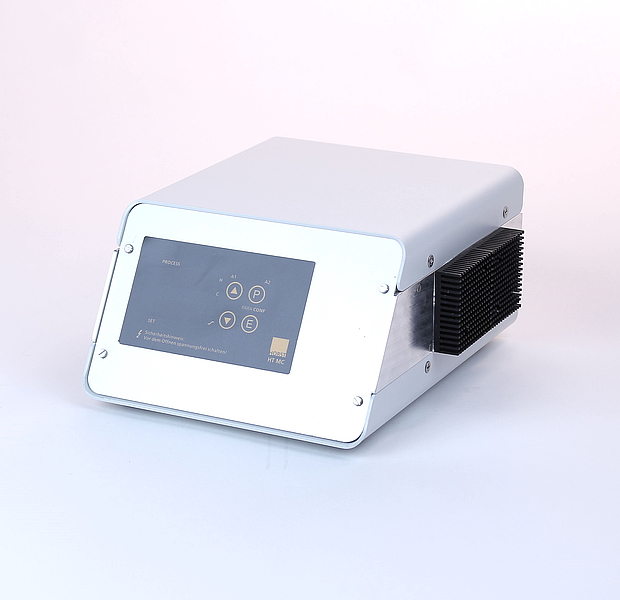

HT MC11 T15 ist ein betriebsbereites Temperaturregelgerät in einem variabel einsetzbaren Tischgehäuse. Es verfügt über die regeltechnischen Eigenschaften von HT MC11 und kann mit unterschiedlichen elektrischen Heizungen eingesetzt werden. Die Heizquelle kann mit einem zweiten Temperaturfühler auf einen maximalen Wert überwacht werden. Der Fühler kann an einer wichtigen Stelle des Bauteils oder im Medium platziert werden. Die Selbstoptimierung, die Stellgradbegrenzung und die Programmfunktion unterstützen auch bei schwierigen Regelaufgaben. Über die Optionen "Schnittstelle" und "analoge Ein-/Ausgänge" ist die Kommunikation mit externen Geräten möglich.
Funktionen und Ausstattung
| Gehäuse: | pulverbeschichtetes Aluminium, Schutzart IP 30 |
| Netzschalter: | 2-polig, beleuchtet |
| Regelelektronik: | Zweipunktregler, PID Regelverhalten |
| Selbstoptimierung: | Regelparameter werden selbstständig ermittelt |
| Bedienung: | über Folientastatur |
| Temperaturüberwachung: | Temperaturüberwachung mit 2. Fühlereingang; Grenzwert einstellbar; zweipolige Trennung der Heizspannung |

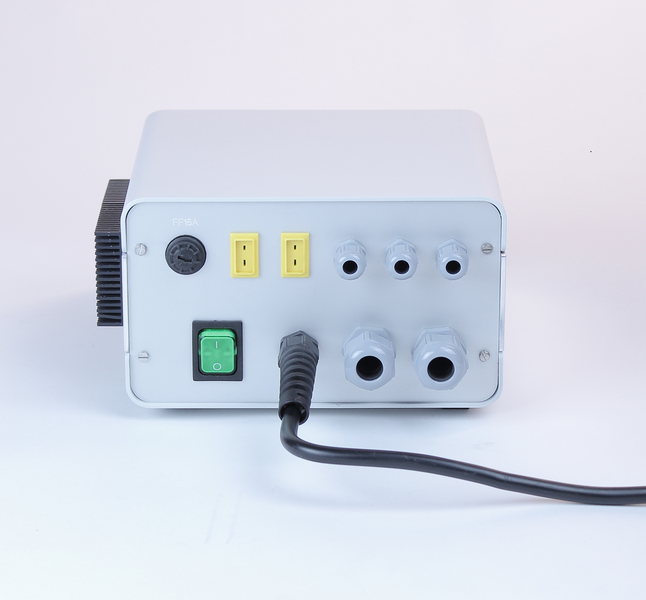

| Anschlüsse: | für Heizung und Temperaturfühler über mehrpolige Steckdosen oder Kabelverschraubungen; Klemmenboard mit Federklemmen im Gehäuseinneren |
| Schaltleistung: | bis zu 3450 Watt (bei 230 VAC), elektronisch geschaltet |
| Temperaturfühler: | für Regelung und Überwachung unabhängig wählbar, Widerstandsfühler Pt100, NI120, Pt1000, Thermoelement Fe-CuNi (L), Fe-CuNi (J), NiCr-Ni (K), PtRh-Pt (S), NiCr-NiSi (N) |
| potentialfreies Schalten: | Heizspannungen von 24-250 VAC (10 bzw. 15 A je nach Ausführung) können unabhängig von der Hilfsspannung der Regelelektronik geschaltet werden |
| Programmfunktion: | 6 * Rampenzeit + Haltezeit |
| Anfahrschaltung: | zum schonenden Anheizen |
| Alarmrelais: | als potentialfreier Schließer, 250 V, max. 2 A |
| Stellgradanzeige: | zeigt aktuell errechneten Stellgrad in 0...100 % an |
| Stellgradbegrenzung: | reduziert die angeschlossene Heizleistung |
| Handstellgradbetrieb: | arbeitet bei einem Fühlerbruch mit dem zuletzt errechneten Stellgrad weiter |
| Stellerbetrieb: | das Gerät arbeitet als Leistungssteller |
| Bediensperre: | verfügbar auf drei Ebenen |
| Sollwerte: | Sollwert 1, Sollwert 2 (durch externen Kontakt aktivierbar), ext. Sollwert (Option „Analoge Ein-/Ausgänge“ notwendig) |
| Zweiter Parametersatz: | hinterlegbar, (durch externen Kontakt aktivierbar) |
| CE-Kennzeichnung: | EMV gemäß 2004/108/EG; EN 61326-1, Elektrische Sicherheit EN 61010-1 |
Varianten: Nennspannung 230 VAC, 48...62 Hz (optional sind andere Spannungen möglich)
Varianten als 19" Rackeinschub oder Geräte für den stationären Betrieb sind lieferbar.
Wir montieren die Regelektronik der Serie HT MC11 auch in Gehäusevarianten nach Kundenvorgabe.
Bestelldaten
| Bestell-Nr. | Anschluss über | Laststrom max. | Gehäusemaße in mm (HxBxT) |
| 062120 | Klemmen | 15 A | 109x189x240 |
| 062121 | Steckverbinder | 15 A | 109x189x240 |
Optionen
| Bestell-Nr. | geeignet für | |
| 062150 | Schnittstelle seriell RS485, Modbus-RTU | alle Ausführungen |
| 062152 | Analoge Ein und Ausgänge. Sollwertvorgabe mit 0...10 VDC, Analogausgang des Istwertes 0...10 VDC, oder als Analogausgang des Stellgrades 0... 10 VDC (Stetigregler) | alle Ausführungen |
