QHG - 450 °C - Heizhaube bis 200 Liter

Die Heizflächen der Heizhauben für Rundkolben bis zu 200 Liter Inhalt sind aus anpassungsfähigem Glasgarngewebe gearbeitet, das sich besonders gut an den Glaskolben anschmiegt. Mit vier beweglichen Gewindebolzen können die Heizhauben in einem Traggestell oder anderen entsprechenden Vorrichtungen befestigt werden; aufgrund des hohen Gewichts sollte der gefüllte Glaskolben gesondert abgefangen werden.

Jede Heizzone ist mit einem Temperaturfühler NiCr-Ni (K) ausgerüstet. Die maximale Einsatztemperatur beträgt 450 °C.

Um Service und Montage zu erleichtern, sind die Geräte anschlussfertig mit einem 16-poligen Industrie-Flanschstecker ausgestattet.

Technische Daten

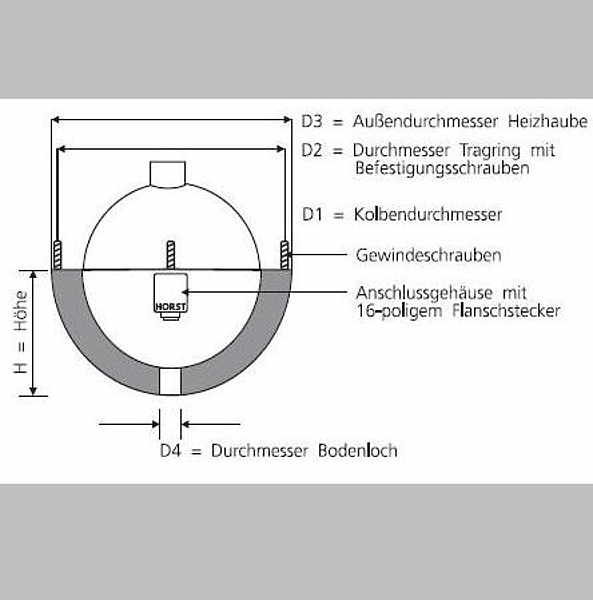

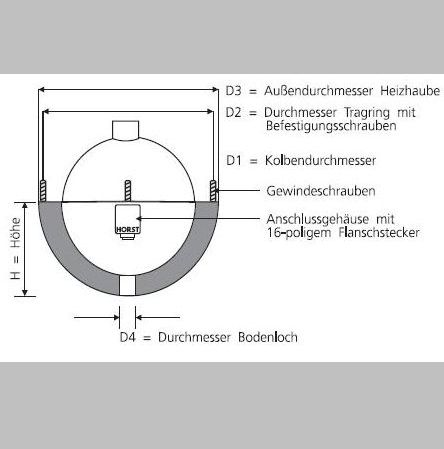

Typ Größe (l) D1 D2 D3 D4 H Heizz. Gewindeschrauben
QHG 020 20 365 500 520 100 290 3 4 x M8 x 100
QHQ 050 50 510 640 660 100 360 3 4 x M10 x 130
QHG 100 100 610 790 810 120 440 4 4 x M12 x 130
QHG 200 200 760 940 960 120 510 4 4 x M12 x 130


Nenntemperatur: 450 °C
Nennspannung: 230 V/400 V

Bitte beachten Sie: Es sind unterschiedliche Kolbenformate im Umlauf. Gängige Größen sind z.B. auch 20-l-Kolben mit einem Kolbendurchmesser von 350 mm, 50-l-Kolben mit einem Kolbendurchmesser von 490 mm und 200-l-Kolben mit einem Kolbendurchmesser von 750 mm. Auch für diese Kolben haben wir Standardgrößen der Heizhauben Modell QHG im Angebot. Erfragen Sie bitte vor Auftragserteilung die korrekten Bestellnummern.

Bestelldaten

Bestell-Nr. Typ Leistung/W
011601 QHG 020 2750
011602 QHG 050 5500
011603 QHG 100 7600
011604 QHG 200 12000
