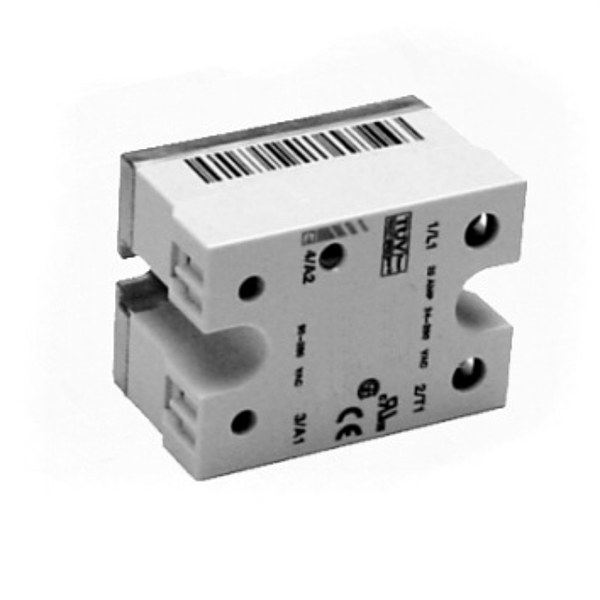

HER 22 - Halbleiterrelais für die Oberflächenmontage

Dieses kompakte elektronische Relais schaltet einphasig Lasten bis zu 25 A. Es arbeitet verschleißfrei und ist immer zusammen mit einer geeigneten externen Sicherung gegen Überlastung (Kurzschluss) zu betreiben.

Technische Daten

Lastspannung: 230 VAC
Laststrom max.: 25 A AC 1
Betriebstemperatur: -20 °C ... +70 °C
Maße: 58,2 x 44,8 x 28,8 mm

Auch in offenem Schaltzustand lassen Solid-State-Relais Restströme durch.
Deshalb Hauptschalter oder Schütz vorschalten!

Nullspannungsschaltend, Anzeige des Eingangszustandes durch LED

Bestelldaten

Bestell-Nr. Steuerspannung
069001 3 ... 32 VDC
069003 20 ... 280 VAC

Zubehör für Solid-State-Relais:

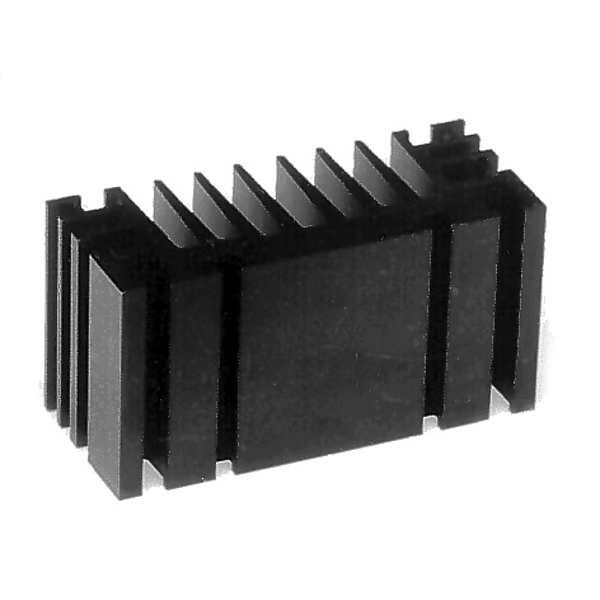

Kühlkörper

Maße: 96 x 75 x 41 mm, thermischer Widerstand 0,7 - 2 K/W

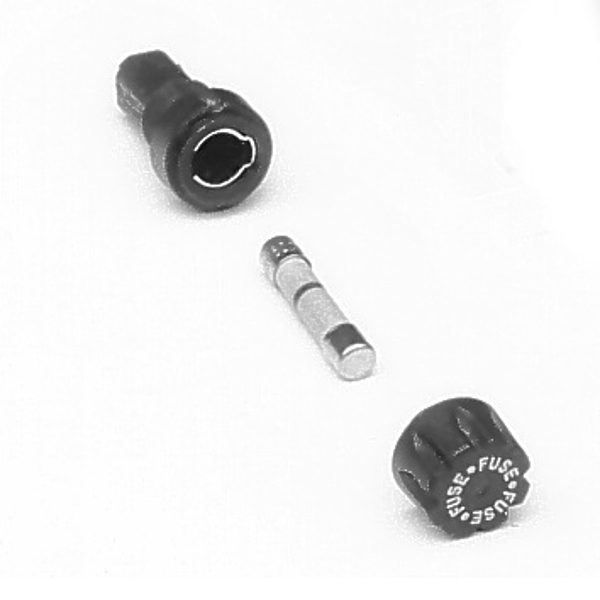

Sicherungssatz

bestehend aus: Sicherungshalter (Schutzart IP 67) für Fronttafelmontage und Sicherung FF 16 A (6,3 x 32)



Bestelldaten Zubehör für Solid-State-Relais

Bestell-Nr.
069005 Kühlkörper
069002 Sicherungssatz (Sicherungshalter incl. Sicherung FF 16 A)
069004 Ersatzsicherung FF 16 A 6,3 x 32), 5 Stück
