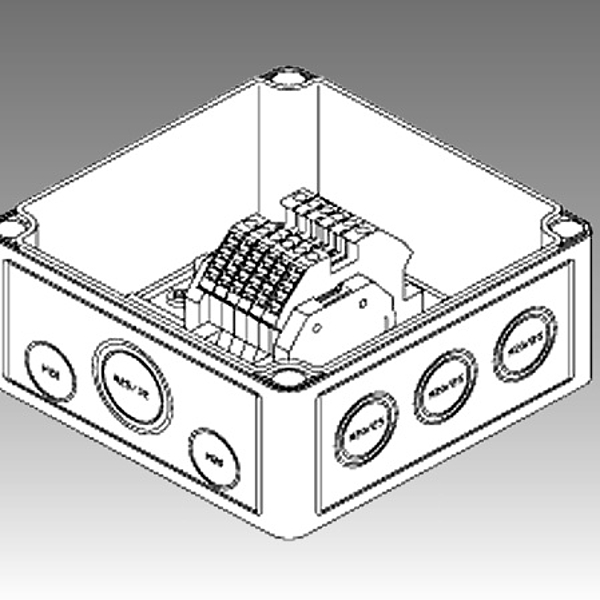

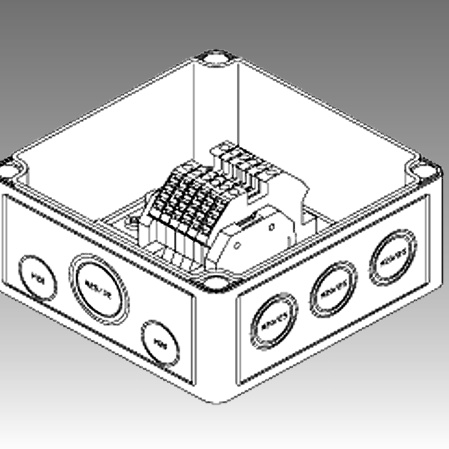

VTK 70 - Anschlusskasten
Zum Herstellen einer elektrischen Heizband-Einspeisung und Verbindung. Bis zu vier Anschlüsse können über die internen Reihenklemmen verbunden werden.
Technische Daten
| Schutzart: | IP 65 (DIN 40 050) |
| Maße (H x B x T): | 139 x 130 x 75 mm |
| Material: | Polycarbonat, glasfaserverstärkt |
| Ausbrechöffnungen: | 9 x M20 / M25, 2 x M20, 1 x M25 / M32 |
| Temperaturbeständigkeit: | -35 °C bis +75 °C |
| Reihenklemmen: | Conta-Clip RK 2,5-4 auf DIN-Tragschiene |
| Schutzleiterklemme: | Conta-Clip SL 4 auf DIN-Tragschiene |
| Leiterquerschnitt: | 4 mm² |
Bestelldaten
| Bestell-Nr. | |
| 022080 | incl. 1 x M25 Kabelverschraubung für Anschlussleitung |
Zubehör für Anschlusskasten VTK 70:

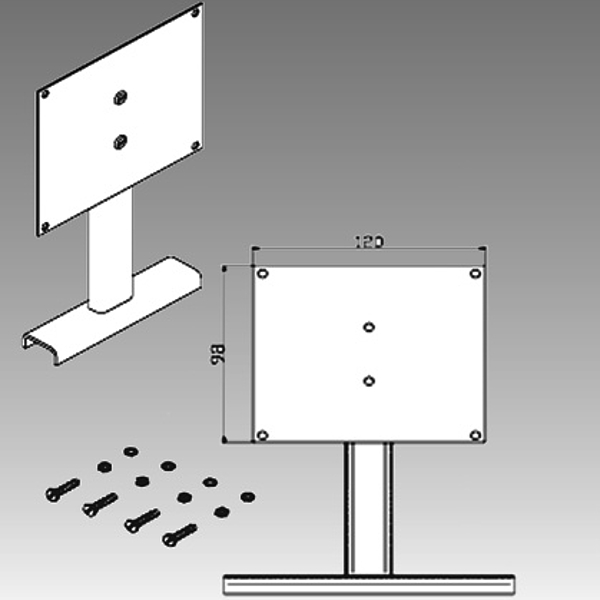

Haltefüße VTH 80
für Abstand Platte - Rohr: ca. 80 mm
aus Edelstahl (1.4301) incl. Montagematerial, ohne Befestigungsschelle, Gewicht: ca. 0,2 kg

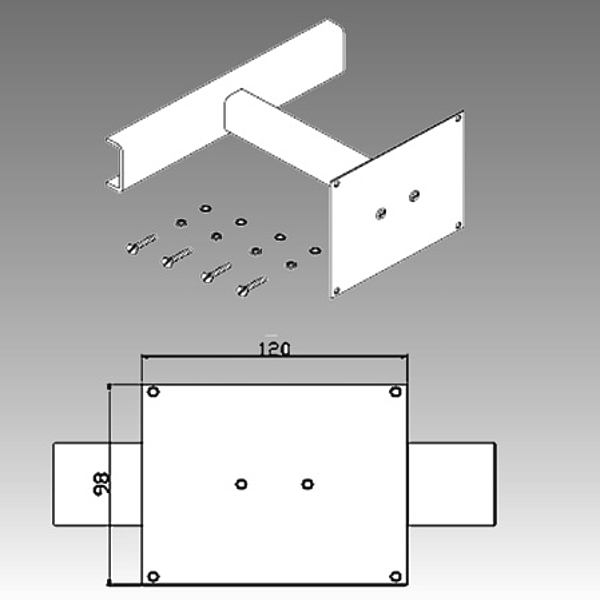

Haltefüße VTH 150
für Abstand Platte - Rohr: ca. 150 mm
aus Edelstahl (1.4301) incl. Montagematerial, ohne Befestigungsschellen, Gewicht: ca. 0,65 kg

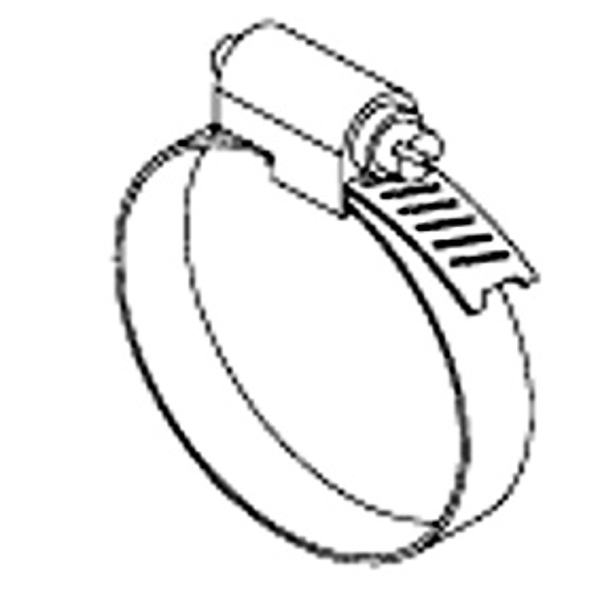

Befestigungsschellen VTB 50/120/300
Material: Edelstahl
Isolationsdurchführung VID
für Heizbänder/Zuleitungen durch Blechummantelungen, bestehend aus: Befestigungsblech, M20 Kabelverschraubung, Dichtung
Bestelldaten Zubehör für Anschlusskasten VTK 70
| Bestell-Nr. | |
| 022085 | Haltefuß VTH 80 für Abstand Platte - Rohr: ca. 80 mm |
| 022086 | Haltefuß VTH 150 für Abstand Platte - Rohr: ca. 150 mm |
| 022087 | Befestigungsschelle VTB 50 für Rohr Außen-Ø 27 - 51 mm |
| 022088 | Befestigungsschelle VTB 120 für Rohr Außen-Ø 51 - 127 mm |
| 022089 | Befestigungsschelle VTB 150 für Rohr Außen-Ø 52 - 311 mm |
| 022195 | Isolationsdurchführung VID für HBRA/HBRC/HBRT Heizbänder |
