Heizschlauch Serie H 13 B

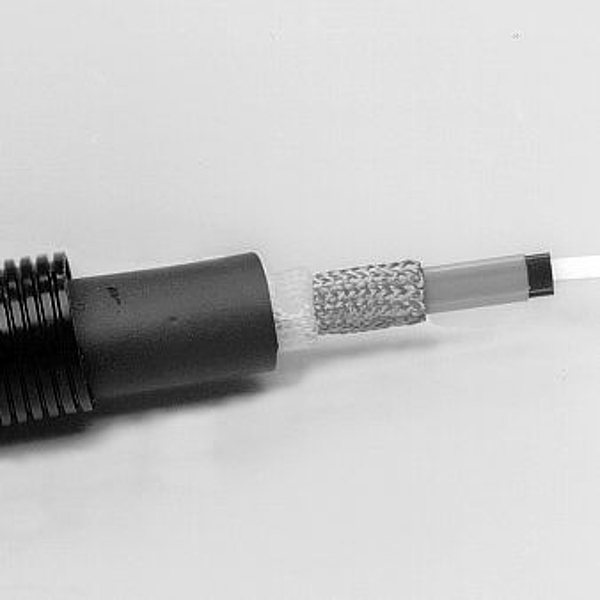

Selbstbegrenzender Heizschlauch mit festem PTFE Innenrohr

Selbstbegrenzenden Heizschläuche regulieren ihre Heizleistung stufenlos in Abhängigkeit von den Medien und Umgebungstemperaturen: bei sinkenden Temperaturen steigt die Heizleistung, bei steigenden Temperaturen nimmt sie ab. Treten bei verlegten Heizschläuchen abschnittsweise Temperaturunterschiede auf, passt sich die Heizleistung von Abschnitt zu Abschnitt an. So ist eine insgesamt einheitliche Erwärmung gewährleistet.

Selbstbegrenzende Heizschläuche sind ausgelegt für den Ausgleich der Wärmeverluste von temperiert eingeleiteten Medien. Dabei beziehen sich die Temperaturangaben der Heizschläuche Serie H 13 B auf die maximale Temperatur des eingeleiteten Mediums und deren Temperaturerhaltung bei +10 °C Umgebungstemperatur.

Bei werkseitig konfektionierten Heizschläuchen können optional Thermoelemente oder Pt100 integriert werden.

Heizschläuche der Serie H 13 B sind zum Selbstkonfektionieren als Meterware bis zu einer Länge von 100 m lieferbar. Vor Ort kann die benötigte Heizschlauchlänge abgelängt werden (max. 80 m bzw. 60 m). Mit Montagesätzen wird anschließend die elektrische und mechanische Konfektionierung durchgeführt.

Technische Daten

Nennspannung: 230 V~
Anschlussarmatur: ohne, PTFE Rohr überstehend
Schlauchanschlüsse: mit Zugentlastung und Knickschutz in PA 6
Außenschutzschlauch: Polyamid 6 Ringwellschlauch, flammhemmend, halogenfrei
Außendurchmesser: 42 mm +/- 10 %
Schutzart: IP 44 (EN 60529)
Schutzklasse: I


H 13 B - 60 °C Haltetemperatur

Heizleistung: 31 W/m bei 10 °C
Länge max.: 80 m

NW max.Druck min. Biegerad. Best.Nr. Meterpreis
4 16.2 bar 200 mm 891841
6 11.7 bar 250 mm 891842
8 90 bar 300 mm 891843
10 7.2 bar 350 mm 891844
12 5.4 bar 400 mm 891845

H 13 B - 100 °C Haltetemperatur

Heizleistung: 40 W/m bei 10 °C
Länge max.: 60 m

NW max.Druck min. Biegerad. Best.Nr. Meterpreis
4 16.2 bar 200 mm 891851
6 11.7 bar 250 mm 891852
8 90 bar 300 mm 891853
10 7.2 bar 350 mm 891854
12 5.4 bar 400 mm 891855

H 13 B - Endabschlüsse

Bestell-Nr.

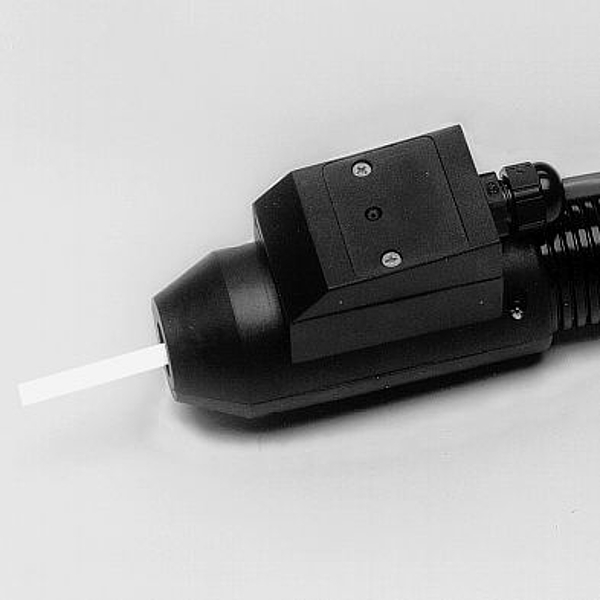

891861 Endabschluss ab Werk Nennweite 4-6
891862 Endabschluss ab Werk Nennweite 8-10
891863 Endabschluss ab Werk Nennweite 412-16

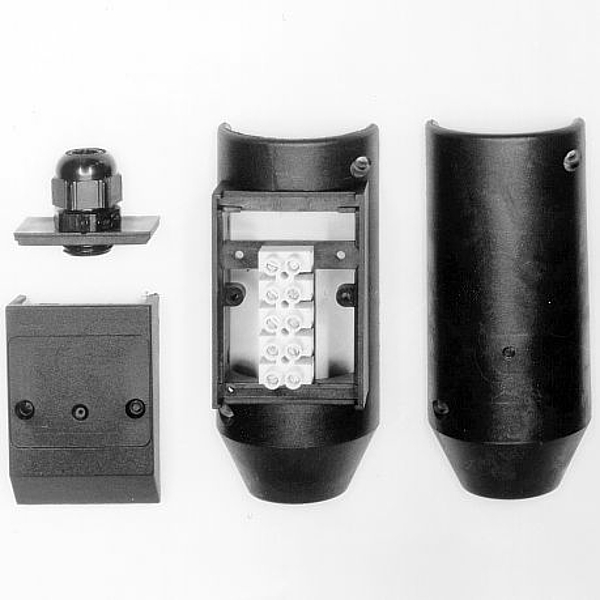

891865 Endabschluss-Set zur Selbstmontage
